華亭煤電股份公司公司第三屆職工技能大賽

　　(綜采維修電工)試題(B卷)

　　成績

　　(滿分100分 答題時間120分鐘)

　　一、填空題(每空1分，共30分)

　　1、在直流電路中，電導的數值為 電阻 的倒數。

　　2、一般金屬導體的電阻隨溫度的升高而 增大 。

　　3、歐姆定律是導體中的 電流 和導體兩端承受的 電壓 成正比。

　　4、并聯電路中電阻大的支路分得的電流 小 。

　　5、交流電每秒鐘所變化的電氣角度叫 角頻率 。

　　6、三相角形連接時，線電壓等于 1 倍相電壓。

　　7、三極管共 集電 極接線常用在阻抗變換電路中。

　　8、三相電動機的極對數越多，電動機的同步轉速越 低 。

　　9、三相異步電動機的起動轉矩與 電壓 、 電動機的漏電抗 和

　　轉子的電阻 有關。

　　10、電動機或其開關地點附近 20 米內風流中瓦斯?jié)舛冗_(dá)到 1.5 %時，必須停止運轉，切斷電源，撤出人員。

　　11、綜采工作面移動變電站一般設在進風下順槽離工作面 50~300 米處。

　　12、井下供電的漏電保護包括 漏電閉鎖 、 漏電保護 及

　　選擇性漏電 保護。

　　13、若埋設在水溝以外地點的局部接地極，可以采用鍍鋅管，管徑不得小于

　　35 mm,管上至少鉆 20 個直徑不小于5mm的孔。

　　14、壓疊式線嘴壓緊電纜后的壓扁量不超過電纜直徑的 10 %。

　　15、電纜護套穿入進線嘴長度一般為5~ 15 mm。

　　16、三相交流電動機在三相電壓平衡條件下， 三相電流之差 與

　　平均值17 之比不超過5%。

　　17、采用動力載波控制的采煤機，當2臺采煤機由1臺變壓器供電時，應分別使用不同的 載波頻率 ，并保證所有的動力載波互不干擾。

　　18、采煤工作面刮板輸送機必須安設能發出停止和啟動信號的裝置，發出信號點的間距不得超過 15 m。

　　19、采煤工作面采用串聯通風時，被串工作面的進風巷必須設置 甲烷傳感器 。

　　20、采用滾筒驅動帶式輸送機運輸時，必須裝設驅動滾筒 防滑 保護、

　　堆煤 保護和 防跑偏 裝置。

　　二、判斷題(每題1分，共20分) √ 2、X

　　1、并聯電路中總電流等于各分段電流之和。 ( √ )

　　2、串聯電容器總?cè)萘繛楦麟娙萜魅萘恐汀?( X )

　　3、自感電動勢的大小與線圈周圍的介質有關。 ( √ )

　　4、半導體的PN結具有雙向?qū)щ娦浴?( X )

　　5、二極管結電容小，工作頻率就高。 ( √ )

　　6、穩壓二極管工作在正向電壓下。 ( X )

　　7、三極管具有放大與開關作用。 ( √ )

　　8、單向全波整流中整流元件承受反向電壓較高。 √

　　9、能將矩形波變成鋸齒波的RC電路稱微分電路。 ( X )

　　10、檢修或搬遷前，必須切斷電源，檢查瓦斯，在其巷道風流中瓦斯?jié)舛鹊陀?.5%時，再用與電源電壓相適應的驗電筆檢驗。( X )

　　11、井下遠距離控制線路的額定電壓，不超過127V。( X ) ( )

　　12、井下低壓配電系統同時存在2種或2種以上電壓時，低壓電氣設備上應明顯地標出其電壓額定值。( √ ) ( )

　　13、井下低壓饋電線上，必須裝設檢漏保護裝置或有選擇性的漏電保護裝置，保證自動切斷漏電的饋電線路。( √ ) ( )

　　14、每天必須對低壓檢漏裝置的運行情況進行2次跳閘試驗。( X ) ( )

　　15、低壓電纜不應采用鋁芯，采區低壓電纜嚴禁采用鋁芯。( √ ) ( )

　　16、電纜不應懸掛在風管或水管上，不得遭受淋水。電纜上嚴禁懸掛任何物件。電纜與壓風管、供水管在巷道同一側敷設時，必須敷設在管子上方，并保持0.6m以上的距離。在有瓦斯抽放管路的巷道內，電纜(包括通信、信號電纜)必須與瓦斯抽放管路分掛在巷道兩側。盤圈或盤“8”字形的電纜不得帶電，但給采、掘機組供電的電纜不受此限。 ( X )

　　17、接地網上任一保護接地點的接地電阻值不得超過2Ω。每一移動式和手持式電氣設備至局部接地極之間的保護接地用的電纜芯線和接地連接導線的電阻值，不得超過2Ω。( X )

　　18、井筒和巷道內的通信和信號電纜應與電力電纜分掛在井巷的兩側，如果受條件所限：在井筒內，應敷設在距電力電纜0.3m以外的地方;在巷道內，應敷設在電力電纜上方0.1m以上的地方。 ( √ )

　　19、必須裝設有選擇性的單相接地保護裝置;供移動變電站的高壓饋電線上，必須裝設有選擇性的動作于跳閘的三相接地保護裝置。( X )

　　20、煤電鉆必須使用設有檢漏、漏電閉鎖、短路、過負荷、斷相、遠距離起動和停止煤電鉆功能的綜合保護裝置。每班使用前，必須對煤電鉆綜合保護裝置進行1次跳閘試驗。( √ )

　　三、選擇題(每題1分，共20分)

　　1、1μA=( A )A

　　A、10-6 B、10-5 C、10-4 D、10-3

　　2、交流電每秒鐘變化的次數叫( D )。

　　A、周期 B、角頻率 C、赫茲 D、頻率

　　3、三相交流電有效值是最大值的( B )倍。

　　A、0.785 B、0.707 C、0.512 D、0.866

　　4、在純電容電路中，容抗與電源的( C )成正比。

　　A、頻率 B、電壓 C、頻率倒數 D、電壓平方

　　5、電路諧振時的阻抗角為( D )度。

　　A、120 B、90 C、45 D、0

　　6、在并聯諧振中，( B )和電感一定是并聯的。

　　A、負荷 B、電容 C、電阻 D、電感

　　7、集膚效應是( A )特有的現象。

　　A、交流電 B、直流電 C、并聯諧振 D、串聯諧振

　　8、下列( A )不屬于二極管的類型。

　　A、跟隨二極管 B、開關二極管 C、穩壓二極管 D、整流二極管

　　9、可控硅在導通后( A )情況下關斷。

　　A、正向電壓減小 B、門極電壓降為0 C、門極電壓升高 D、前述三種情況均不關斷

　　10、以下不屬于數字電路的主要特點的是( B )。

　　A、輸入和輸出只有數字信號 B、電路結構復雜，元器件多 C、只有“1”和“0”兩種取值 D、輸入與輸出是邏輯關系

　　11、二極管的“與”門電路輸入為一個低電平，一個高電平，則輸出為( C )。

　　A、高電平 B、開始高電平，后來低電平 C、低電平 D、開始低電平，后來高電平

　　12、雙籠型異步電動機的優點是( C )。

　　A、起動電流大 B、運行電流小 C、起動轉矩大 D、起動轉矩小

　　13、某電動機型號為YSBS型，該電機是( B )電動機。

　　A、乳化液泵用 B、水冷 C、采煤機用 D、噴霧泵用

　　14、變頻調速的特點是( D )。

　　A、調速范圍中 B、起動轉矩小 C、機械特性軟 D、可以無級調速

　　15、礦用本質安全型電氣設備的特點是( D )。

　　A、電壓限制在127V以下 B、盡量不用電阻元件 C、在非本安電路的接口處，要加電感、電容元件 D、一般不用隔爆外殼

　　16、綜采工作面供電不要求( C )。

　　A、縮短低壓供電距離 B、采用屏蔽電纜或雙屏蔽電纜 C、提高電壓降 D、采用移動變電站供電

　　17、保護接地的保護范圍是( A )。

　　A、防止電火花點燃爆炸性氣體 B、減少零序電流，保護人身安全 C、限制電路接地電容電流 D、減小零序電壓，保護人身安全

　　18、防爆型煤礦安全監控設備之間的輸入、輸出信號必須為( B )型信號。

　　A、防爆B、本質安全C、礦用一般性D、以上都可以

　　19、在回風流中的機電設備硐室的進風側必須設置( A )傳感器。

　　A、甲烷B、一氧化碳C、二氧化碳D、硫化氫

　　20、安全監控設備的供電電源必須取自被控制開關的( A )側。

　　A、電源B、負荷C、磁力啟動器控制D、沒有要求

　　四、簡答題(每題4分，共20分)

　　1、異步電動機的起動轉矩與哪些因素有關?

　　答：與電壓的平方成正比;與電動機的漏電抗有關;隨轉子電阻的增大而增大。

　　2、為什么對低壓饋電開關過流整定值還要用被保護線路最遠端的兩相短路電流來校驗?

　　答：在礦井低壓網路中，整定過電流保護時，首先做到被保護線路設備正常起動時不跳閘。但有時計算出的數值滿足了設備正常起動的要求，但線路最遠端卻發生兩相短路出現開關不跳閘的現象，可能造成三相短路等事故。

　　3、移動變電站1140V低壓供電系統漏電保護動作值如何整定?

　　答：先將接地線和輔助接地線與外殼外部連接，將三相絕緣電阻調節至60k歐姆，將電位器調至最大，合上隔離開關，緩慢調節電位器使電阻由大變小，反復調節幾次，直至動作比較理想為止，然后進行反復校驗，即將三相絕緣電阻調至60k歐姆合上隔離開關，然后將三相絕緣電阻降至動作電阻值60k歐姆，此時檢漏繼電器應可靠動作，反復試驗幾次直至合格為止，將電位器封住。

　　4、DKZB-400/1140饋電開關不能合閘的原因有哪些?

　　答：開關跳閘后未復位，真空管漏氣，繼電器動作;試驗按鈕誤打到過載或短路位置，26、27連線松動或斷開;合閘機構工作不正常;外電路有漏電現象，外配漏電繼電器動作閉鎖。

　　5、1140V使用電纜交流耐壓試驗如何進行，要求的試驗電壓是多少?

　　答：試驗時將電纜浸入水中1小時后，但電纜的兩端要露出水面，然后將1根芯線接試驗電源，其余芯線短路接地。要求的試驗電壓是3.7kV。

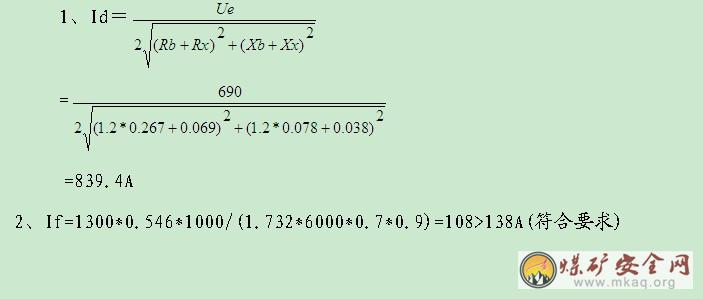

　　五、計算題(每題5分，共10分)

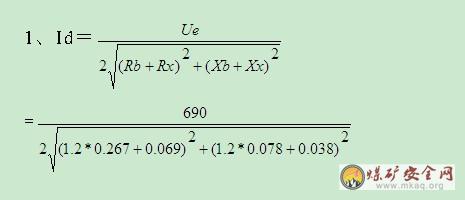

　　1、某一660V低壓供電系統，變壓器內阻為Rb=0.069歐姆，Xb=0.038歐姆，其負荷有一長1200m70mm2(R=0.267歐姆/km,X=0.078歐姆/km),求線路最小兩相短路電流。

　　2、某一6000V電纜供給一移動變電站，移動變電站總負荷為1300kW，已知該線路負荷Kx=0.546，功率因數為0.7，效率為0.9，請問該電纜按長時允許負荷電流選擇截面是否符合要求。該電纜的長時允許負荷電流為138A。

　　If=1300*0.546*1000/(1.732*6000*0.7*0.9)=108>138A(符合要求)

　　華亭煤電股份公司公司第三屆職工技能大賽

　　(綜采維修電工)試題(B卷)答案

　　一、填空題(每空1分，共30分)

　　1、電阻2、增大3、電流、電壓4、小5、角頻率6、1 7、集電8、低9、電壓、電動機的漏電抗 轉子的電阻10、20，1.5 11、50~300 12、漏電閉鎖、漏電保護、選擇性漏電 13、35，20 14、10 15、15 16、三相電流之差，平均值17、載波頻率18、15 19、甲烷傳感器20、防滑、堆煤、防跑偏

　　二、判斷題(每題1分，共20分)

　　1、√ 2、X 3、√ 4、X 5、√ 6、X 7、√ 8、√ 9、X 10、X 11、X 12、√ 13、√14、X 15、√ 16、X 17、X 18、√ 19、X 20、√

　　三、選擇題(每題1分，共20分)

　　1、A 2、D 3、B 4、C 5、D 6、B 7、A 8、A 9、A 10、B

　　11、C 12、C 13、B 14、D 15、D 16、C 17、A 18、B 19、A 20、A

　　四、簡答題(每題4分，共20分)

　　1、答：與電壓的平方成正比;與電動機的漏電抗有關;隨轉子電阻的增大而增大。

　　2、答：在礦井低壓網路中，整定過電流保護時，首先做到被保護線路設備正常起動時不跳閘。但有時計算出的數值滿足了設備正常起動的要求，但線路最遠端卻發生兩相短路出現開關不跳閘的現象，可能造成三相短路等事故。

　　3、答：先將接地線和輔助接地線與外殼外部連接，將三相絕緣電阻調節至60k歐姆，將電位器調至最大，合上隔離開關，緩慢調節電位器使電阻由大變小，反復調節幾次，直至動作比較理想為止，然后進行反復校驗，即將三相絕緣電阻調至60k歐姆合上隔離開關，然后將三相絕緣電阻降至動作電阻值60k歐姆，此時檢漏繼電器應可靠動作，反復試驗幾次直至合格為止，將電位器封住。

　　4、答：開關跳閘后未復位，真空管漏氣，繼電器動作;試驗按鈕誤打到過載或短路位置，26、27連線松動或斷開;合閘機構工作不正常;外電路有漏電現象，外配漏電繼電器動作閉鎖。

　　5、答：試驗時將電纜浸入水中1小時后，但電纜的兩端要露出水面，然后將1根芯線接試驗電源，其余芯線短路接地。要求的試驗電壓是3.7kV。

　　五、計算題(每題5分，共10分)
